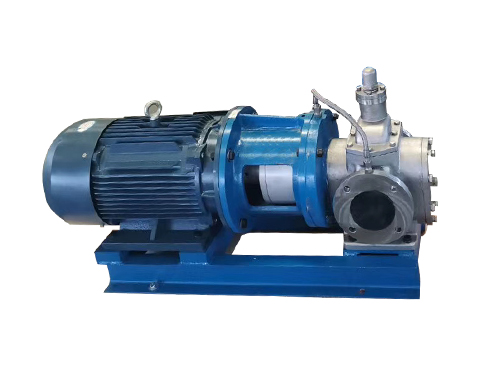

磁力驅動齒輪泵適用于輸送不含固體顆粒和纖維的潤滑油或溫度不超過120℃、粘度為5~1500 cst的腐蝕性高溫液體或其他類似性質的液體。

適用范圍

可作為輸油系統中的傳動泵和增壓泵。

它可用作燃料系統中的運輸、壓力和噴射用燃油泵。

一種能在液壓傳動系統中提供液壓動力的液壓泵。

在工業行業，它可以用作潤滑油泵。

結構特征

磁力傳動齒輪泵主要由齒輪、軸、泵體、閥門和軸端密封組成，經熱處理后具有較高的硬度和強度，并安裝在與軸一起的可更換套筒內。泵工作時使用輸出介質自動實現泵各部分的潤滑。

泵有一個按需定制的排水管和回水槽，這是齒輪在工作中承受的扭矩力，因此軸承負荷小，磨損小。

該泵配有閥作為過載保護，其總回流壓力為泵排放壓力的1.5倍，并可根據實際需要在允許的排放壓力范圍內單獨調整。但請注意，此閥不能用作減壓閥的長期工作，如有需要，可單獨安裝在管道上。

從主軸伸長端到泵，作順時針旋轉。
